机械设计中链轮参数计算和cad标准画法

　　绘制链轮时最好取中间值，不要超过最大值和小于最小值，否则链轮与链条配合时会卡死或掉链，中间值可以是最大和最小之间的值。

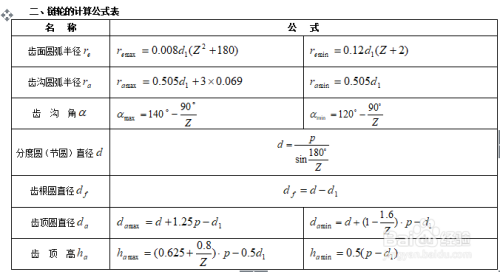

　　绘制链轮前，应对有关参数进行计算，本例参数参照链轮参数表，计算参照链轮计算表。

方法/步骤

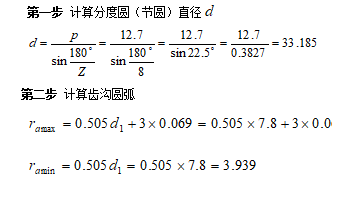

1. 　　第一步 计算分度圆（节圆）直径

   　　第二步 计算齿沟圆弧

   　　

   　　

   　　

2. 　　第三步 绘制分度圆和齿沟圆弧（齿沟圆弧取中间值4.0425），如图1。

   　　

   　　

   　　

   　　

3. 　　　第四步 计算齿沟角




   　　

   　　

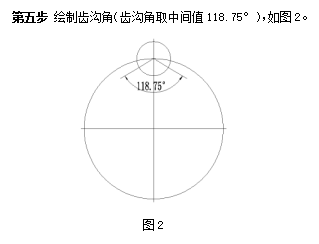

4. 　　第五步 绘制齿沟角（齿沟角取中间值118.75°），如图2。

   　　

   　　

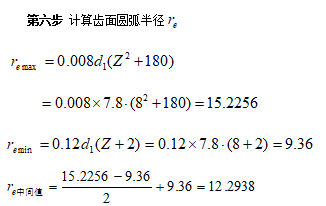

5. 　　　第六步 计算齿面圆弧半径

   　　

   　　

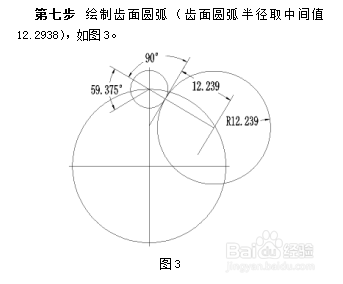

6. 　　第七步 绘制齿面圆弧（齿面圆弧半径取中间值12.2938），如图3。

   　　

   　　

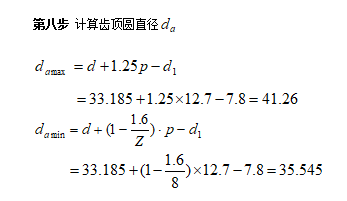

7. 　　第八步 计算齿顶圆直径

   　　

   　　

   　　

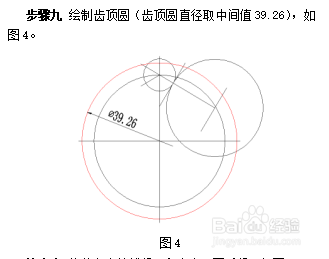

8. 　　　步骤九 绘制齿顶圆（齿顶圆直径取中间值39.26），如图4。

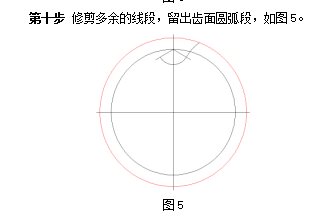

9. 　　第十步 修剪多余的线段，留出齿面圆弧段，如图5。




   　　

   　　

10. 　第十一步 镜像齿面圆弧段，如图6。




    　　

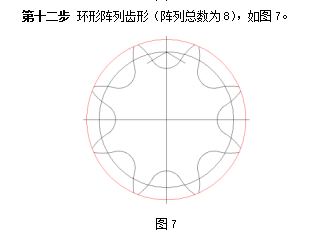

11. 第十二步 环形阵列齿形（阵列总数为8），如图7。

    　　

    　　

12. 　　第十三步 修剪多余的线段，绘制中间圆，如图8。

    　　

    　　

13. 　第十四步 面域图8链轮，如图9。

    　　

    　　

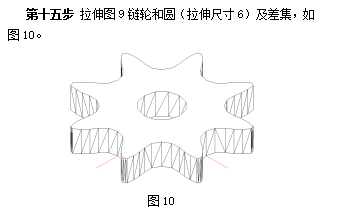

14. 第十五步 拉伸图9链轮和圆（拉伸尺寸6）及差集，如图10。

    　


    　　

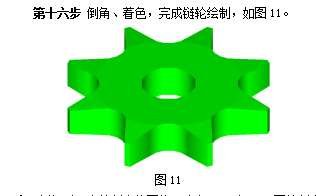

15. 第十六步 倒角、着色，完成链轮绘制，如图11。
