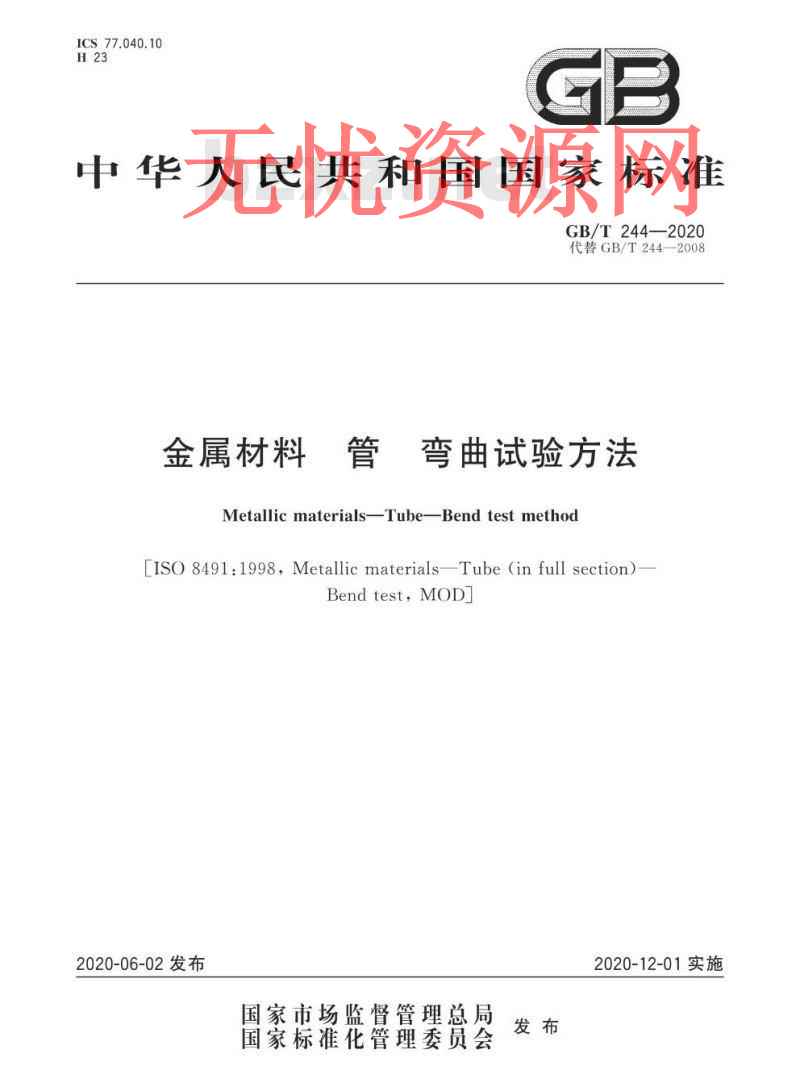

GB/T 244-2020.Metallic materials-Tube- Bend test method.
1范围
GB/T 244规定了金属管弯曲试验方法的试验原理、试验设备、试样、试验程序和试验报告。
GB/T 244适用于测定外径不大于65mm的圆形横截面金属管的全截面弯曲塑性变形能力。本标准适用金属管的外径范围可在相关的产品标准中做更详细的规定。
注:金属管横向条状试样的弯曲试验根据GB/T 232来进行,以增加试样的原始弯曲率。
4试验设备
4.1试验应在弯管试验机上进行,试验时试验机应能防止管的横截面产生椭圆变形。
4.2弯管试验机的弯模应具有与管外径轮廓相适应的沟槽。弯模半径由相关产品标准规定。
4.3经供需双方协商,有特殊要求的试样可参见附录A进行弯曲试验。
注:弯模半径的偏差、沟槽的深度和椭圆度均对试验结果有影响。
5试样
试样应是金属直管的一部分管段,并能在弯管试验机上进行试验。
6试验程序
6.1 试验一般应在10 °C~35 °C的室温范围内进行。对温度要求严格的试验,试验温度应为23°C士5°C。
6.2 通过弯管试验机将不带填充物的试样弯曲，试验时应确保试样弯曲变形段与金属管弯模紧密接触,直至达到规定的弯曲角度。
6.3在进行直缝焊管的弯曲试验时,焊缝相对于弯曲平面的位置应符合相关产品标准的规定。如未规定具体要求,焊缝应位于与弯曲平面呈90°(即弯曲中性线)的位置。
6.4应根据相关产品标准的要求对弯曲试验结果进行说明。当产品标准中未做规定时,在不使用放大镜的情况下,如无可见裂纹,应评定为合格。
7试验报告
应根据相关产品标准的要求提供试验报告。试验报告应至少包含下列内容:
a) 本标准编号;
b) 试样标识;
c) 试样尺寸;
d) 弯曲角度a和弯模半径r;
e) 如为直缝焊管,焊缝相对于弯曲平面的位置;
f) 试验结果。
