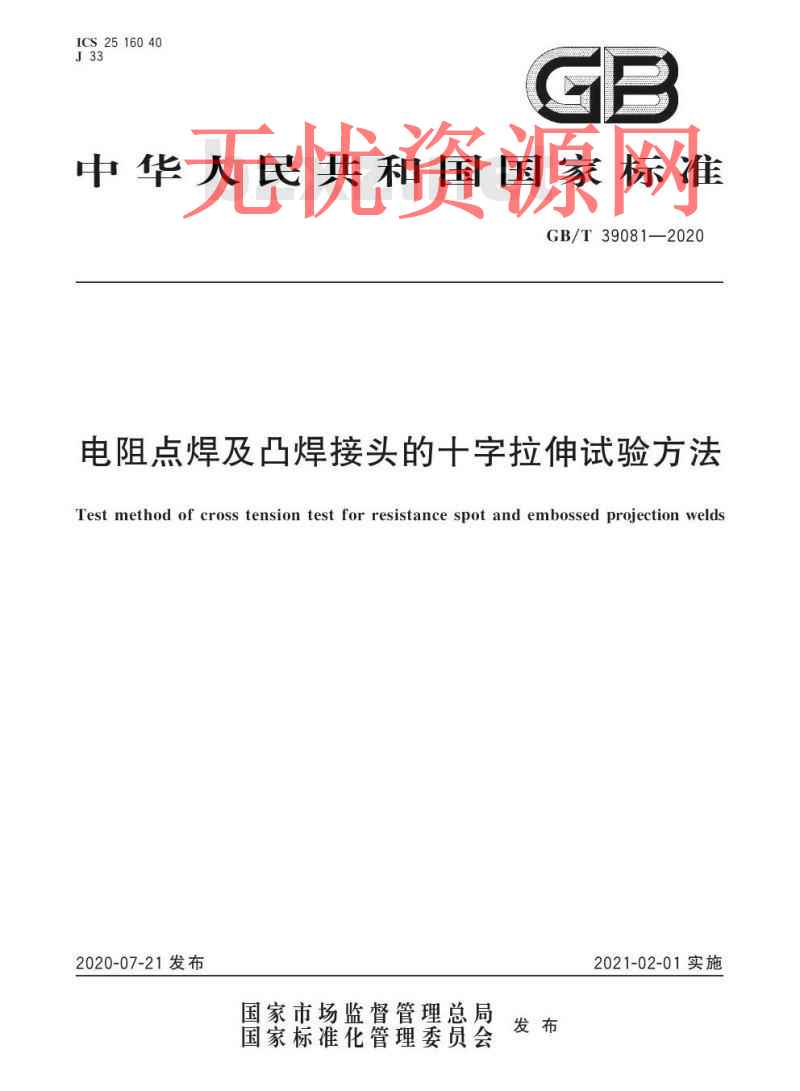

GB/T 39081-2020.Test method of cross tension test for resistance spot and embossed projection welds.
1范围
GB/T 39081规定了金属材料电阻点焊及凸焊搭接接头十字拉伸试验方法的仪器设备、试样、试验步骤和试验报告。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注自期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 3375焊 接术语
GB/T 16825.1静 力单轴试验机的检验第1部分:拉力和(或)压力试验机测力系统的检验与校准(GB/T 16825. 1-2008, ISO 7500-1 :2004,IDT)
3术语和定义
GB/T 3375界定的以及下列术语和定义适用于本文件。
3.1
十字拉伸试验 cross tension test
通过施加垂直于焊点贴合面的试验力，以测定电阻焊接头试样力学性能和断裂形式的拉伸试验。
3.2
十字拉伸力 cross tension force
十字拉伸试验中施加于试样上的力。
3.3
焊点直径 weld diameter
破坏性试验后，不借助金相检验,在贴合面上测得的熔化区域的平均直径。
4仪器设备
拉伸试验机应满足GB/T 16825.1 的要求,试验力测量准确度在1%以内。
5试样
5.1 形状与尺寸
试样由两个矩形试件组成,见图1。如果使用紧固螺栓夹持试样,则应在每个试件上加工两个钻孔。如果使用液压夹具夹持试样，则试件不需要钻孔。
焊点应位于试样的中心,在任意方向上的位置公差为士1 mm。
