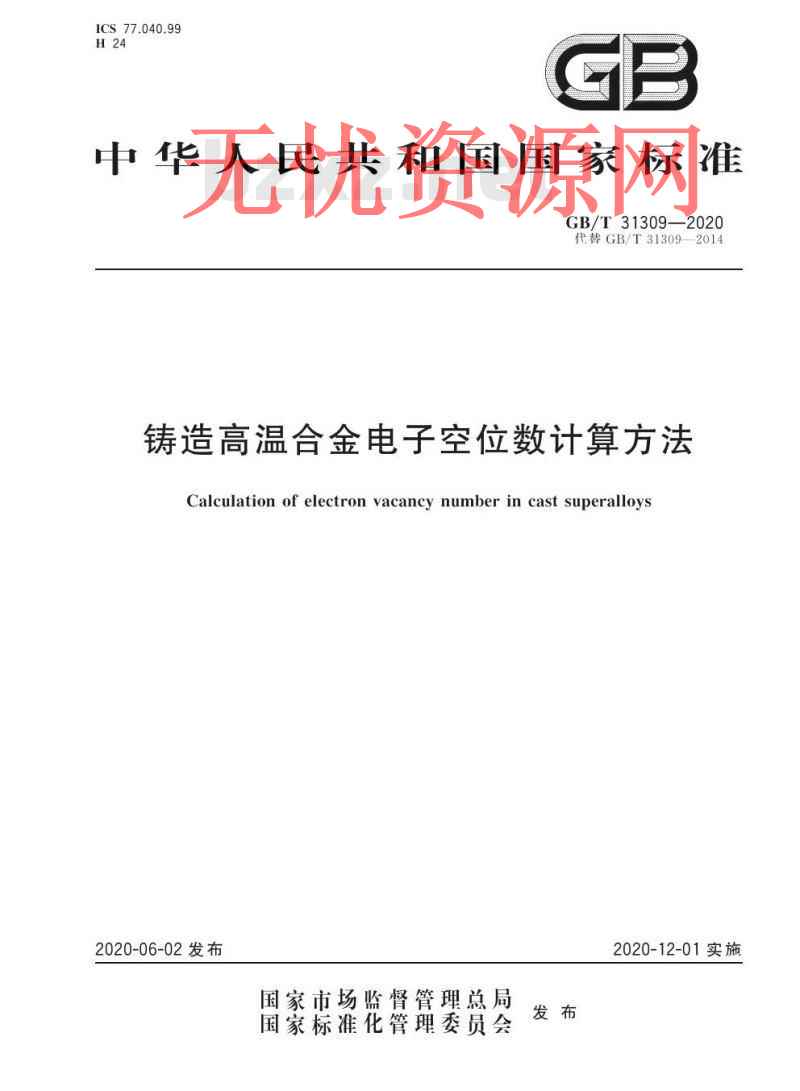

GB/T 31309-2020.Calculation of electron vacancy number in cast superalloys.
1范围
GB/T 31309规定了铸造高温合金电子空位数的计算原理、计算步骤、计算方法和结果应用。
GB/T 31309适用于铸造高温合金母合金及铸件的电子空位数的计算。
2计算原理
2.1铸造高温合金强化元素种类多,且各合金元素饱和度高,易于析出对强度和塑性产生不利影响的TCP相,该相主要包括σ、μ、Laves相等。这些相的析出规律与合金r固溶体中合金元素的d层电子轨道未充满的程度一即电子空位数有关。合金的电子空位数Nv值采用式(1)计算:
3计算步骤
3.1 镍基合金的电子空位数Nv应按以下顺序计算:
a) 将每种元素的质量分数转换为原子分数;
b)计算硼化物和碳化物析出后的元素剩余含量;
c) 计算r'相析出后的元素剩余含量;
d) 计算剩余各元素在基体Y相中所占的原子百分数;
e)计算合金的电子空位数Nv。
3.2
钴基合金的电子空位数Nv应按以下顺序计算:
a)将每种元素 的质量分数转换为原子分数;
b)计算硼化物和碳化物析出后的元素剩余含量;
c) 计算剩余各元素在基体r相中所占的原子百分数;
d) 计算合金的电子空位数Nv。
3.3 建立与表1相似的矩阵,计算合金的电子空位数。
4计算方法
4.1原子分数
4.1.1在A栏每行输入每个元素的质量分数。合金中若无某种元素，则输人0。将其他元素的质量分数相加,用100减去总数,确定镍或钴的质量分数。
4.1.2每种元素 的质量分数(A栏)除以其对应的原子质量(B栏),然后将所得结果填人表中的C栏。将C栏的值相加获得C栏的总和,然后分别用C栏中每种元素的值除以C栏的总和,将该值输人D栏,得到元素的原子分数。
