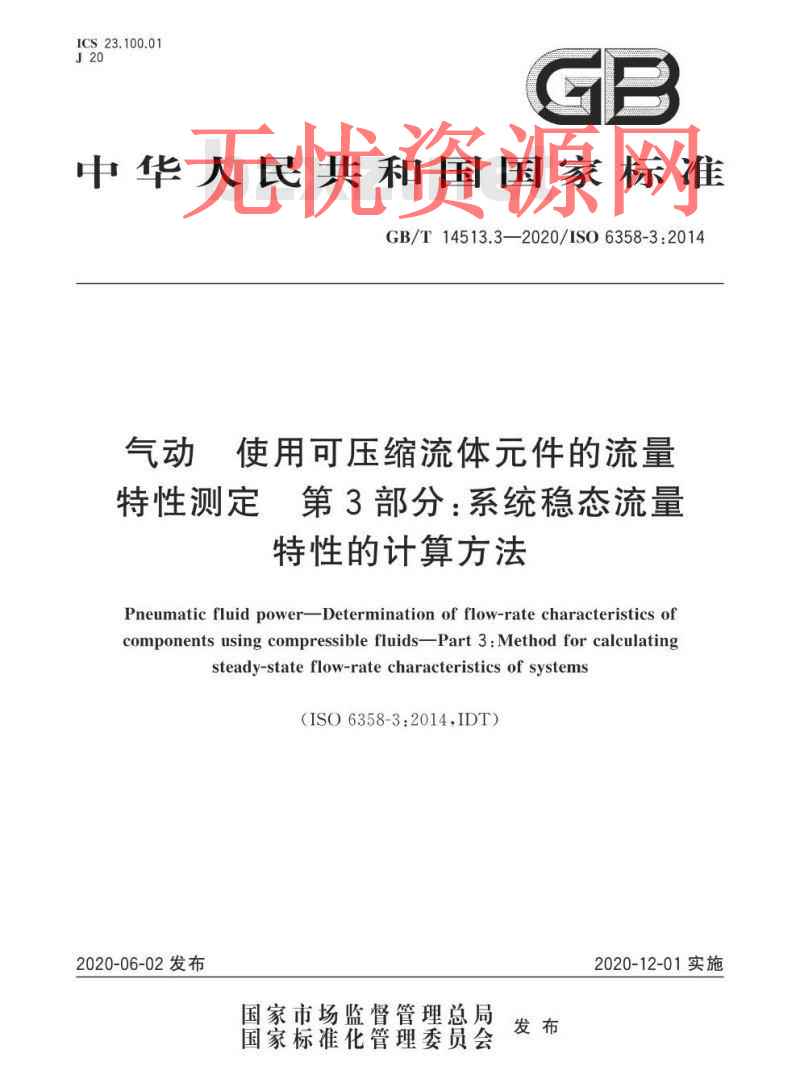

GB/T 14513.3-2020.Pneumatic fluid power-Determination of flow-rate characteristics of components using compressible fluids-Part 3 : Method for calculating steady-state flow-rate characteristics of systems.
1范围
GB/T 14513的本部分规定了一种使用简单数值计算的方法,在不经过测量的情况下,利用构成系统的元件和管道的流量特性,来估算整个系统的流量特性。
GB/T 14513.3所使用的公式都是用来描述压缩空气在亚声速流和壅塞流状态下通过元件的流量特性。
注:管子、消音器和过滤器的流导受进口压力影响，其C值和b值仅在确定的进口压力下有效。
本部分也适用于GB/T 14513未规定的元件等效流量特性的计算。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 14513.1-2017 气动使用 可压缩流体元件的流量特性测定第1部分:稳态流动的一般规则和试验方法(ISO 6358-1 :2013,IDT)
ISO 5598流体传动系统 和元件词汇(Fluid power systems and components-Vocabulary)
3术语和定义
ISO 5598和GB/T 14513.1-2017界定的术语和定义适用于本文件。
4符号与单位
本部分所用符号和单位应符合GB/T 14513.1-2017 和表1的规定。
5计算假设
5.1概述
在计算等效系统的流量特性时,应做出如下假设:
每个元件的进口滯止温度相同,气体处于绝热状态;
对于串联元件，每个元件的出口压力与其相连的下一元件的进口压力相同;
对于并联元件,每个相连元件的进口压力相同,所有元件的出口压力也相同。
