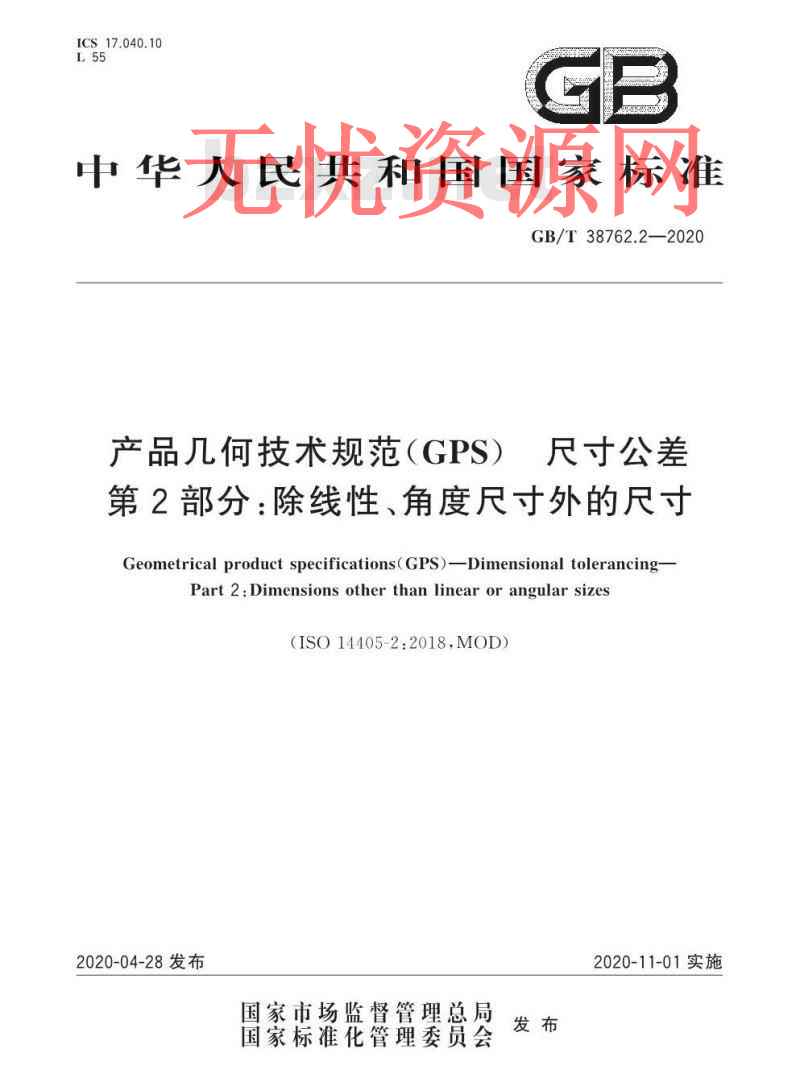

GB/T 38762.2-2020.Geometrical product specifications(GPS) 一Dimensional tolerancing一Part 2:Dimensions other than linear or angular sizes.
1范围
GB/T 38762.2说明了应用尺寸规范控制线性、角度尺寸之外的尺寸时所引起的不确定度，以及用几何规范控制上述尺寸的益处。
尺寸公差可以用士公差或几何规范来标注。
除线性尺寸外的尺寸使用土公差产生的不确定性(例如,GB/T 1804和GB/T 6414中所提及的独立公差和一般公差),在附录A中给出解释。
注1:本部分中的图例是简化的,仅是对文本的内容的解释,并不反映实际使用情况。因此,图例仅为相关准则的简化标注。
注2:关于尺寸公差的标注，见以下内容:
一GB/T 38762.1线性尺寸;
一GB/T 38762.3角度尺寸;
一ISO 2538-1 和ISO 2538-2楔形;
一GB/T 15754锥体。
注3:几何规范的规则在GB/T 1182中给出。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 1182产 品几何技术规范(GPS)几何公差形状、方 向、位置和跳动公差标注(GB/T 1182-2018,ISO 1101:2017,MOD)
GB/T 4249产 品几何技术规范(GPS)基础概 念、原则和规则(GB/T 4249-2018,ISO 8015:2011 , MOD)
GB/T 19096技术制图图样 画法未定 义形状边的术语和注法(GB/T 19096-2003,ISO 13715 : 2000,IDT)
