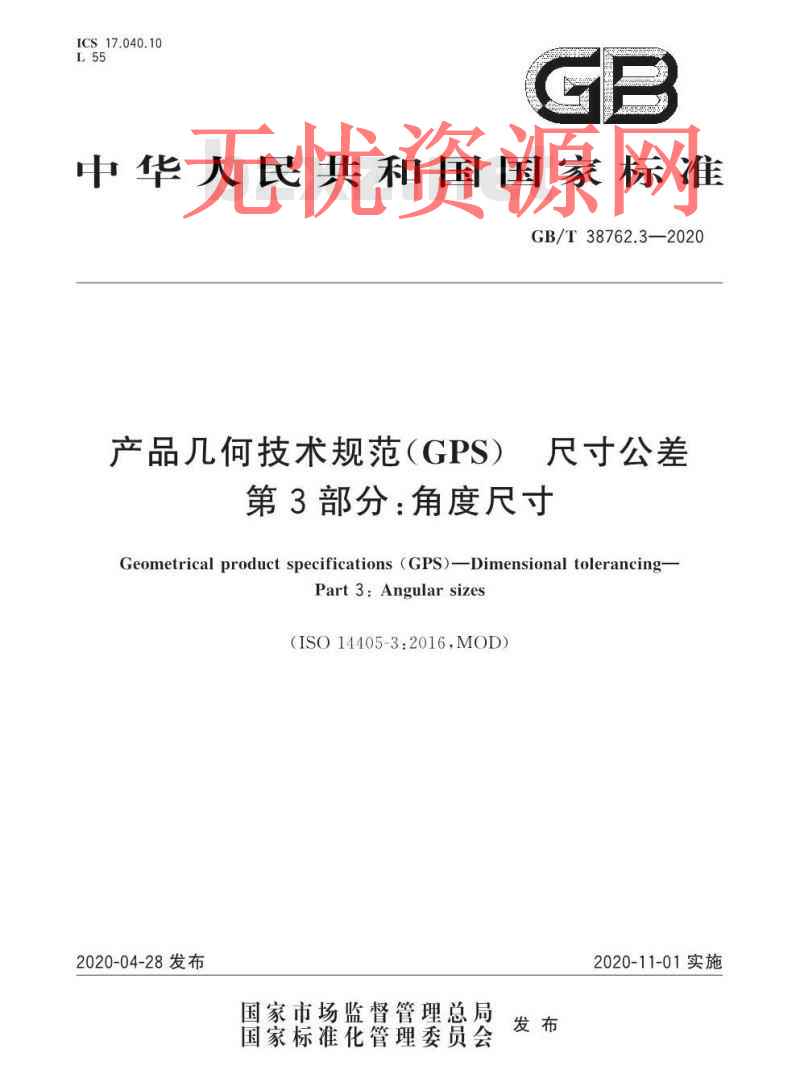

GB/T 38762.3-2020.Geometrical product specifications (GPS)一Dimensional tolerancing-Part 3: Angular sizes.
1范围
GB/T 38762.3建立了角度尺寸的缺省规范操作集,并为下列角度尺寸要素定义了一系列特定规范操作集:圆锥(截断如圆台或未截断)、楔形(截断或未截断)、两条相对直线(由垂直于楔形/截断楔形两平面相交直线的平面与楔形/截断楔形相交得到,由包含圆锥/圆台轴线的平面与圆锥/圆台相交得到),见图1和图2。
GB/T 38762.3还规定了上述角度尺寸的规范修饰符和图样标注。
本部分包含了下列角度尺寸:
一局部角度尺寸:
a) 两线之间的角度尺寸;
b) 部分角度尺寸。
一全局角度尺寸:
a)直接全局角度尺寸;
1) 最小二乘角度尺寸;
2) 最小区域角度尺寸。
b) 统计角度尺寸/间接全局角度尺寸:
1) 最大角度尺寸;
2) 最小角度尺寸;
3)平均角度尺寸 ;
4)角度尺寸范围;
5) 极值平均角度尺寸;
6)中位数角度尺寸;
7)角度尺寸的标准差。
本部分定义了下列角度尺寸公差标注的含义:
和/或一极限偏差,如0°/-0.5°;
标注上极限尺寸(ULS)和/或下极限尺寸(LLS),如35°max.或15°min. ,34"/36°;
有或无修饰符。
本部分给出一系列表达不同类型角度尺寸特征的工具,但不提供任何关于功能/应用与角度尺寸特征之间关系的信息。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 4249产品几何技术规范(GPS)基础概念、 原则和规则(GB/T 4249-2018,ISO 8015:2011 , MOD)
