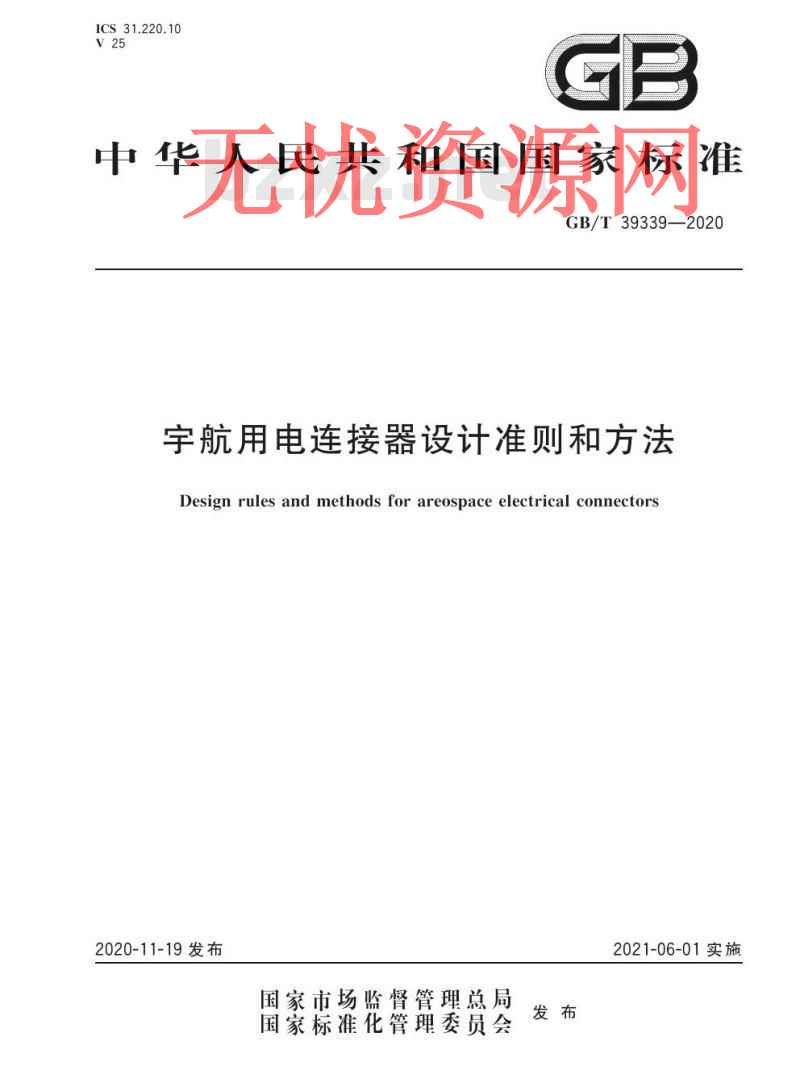

GB/T 39339-2020.Design rules and methods for areospace electrical connectors.
1范围
GB/T 39339规定了宇航用电连接器的设计准则和设计方法。
GB/T 39339适用于宇航用电连接器(以下简称电连接器)的设计。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 4210-2015电工术语电子 设备用机电元件
3术语和定义
GB/T 4210-2015 界定的术语和定义适用于本文件。
4设计准则
4.1设计成熟准则
一般情况下,电连接器需要在符合通用规范的成熟电连接器基础上开展设计工作,以经过鉴定并有长时间稳定供货为前提,再补充进行结构分析、极限试验等过程,评估电连接器是否满足宇航应用要求。
新技术、新工艺、新材料的应用应经过充分和全面的系统验证。应制定专门的验证方案进行验证并开展如下分析:新技术,对可靠性设计和试验验证的充分性进行分析;新材料,对选用合理性、验证充分性和使用正确性进行分析;新工艺,对工艺设计合理性、验证充分性、文件完备性、工艺稳定性进行分析。
采用现行有效的标准,并借鉴行业成熟的技术,包含结构、工艺、检测、试验技术以及局部结构的借鉴、尺寸的标注、公差的选择、材料及镀层的选用等规定。设计时应对行业的类似产品有较为深入的了解。
4.2自主可控准则
电连接器使用的元器件、原材料、工艺应是国内自主提供,若当前国内技术水平确实存在差距的应制定相应的措施。
4.3轻量化准则
电连接器应始终关注限制重量的要求，在保证性能的前提下优先选取轻量化的设计方案。
4.4空间可用 准则
电连接器应考虑空间可用性,具体要求如下:
a)电连接器应适用空间高真空、高低温、强辐射等多种空间环境的使用要求;
b)电连接 器应满足热真空释气、有害气体、抗辐照、抗原子氧、抗紫外辐射、真空冷焊等性能指标要求,具体性能要求和指标应根据实际项目进行确定;
