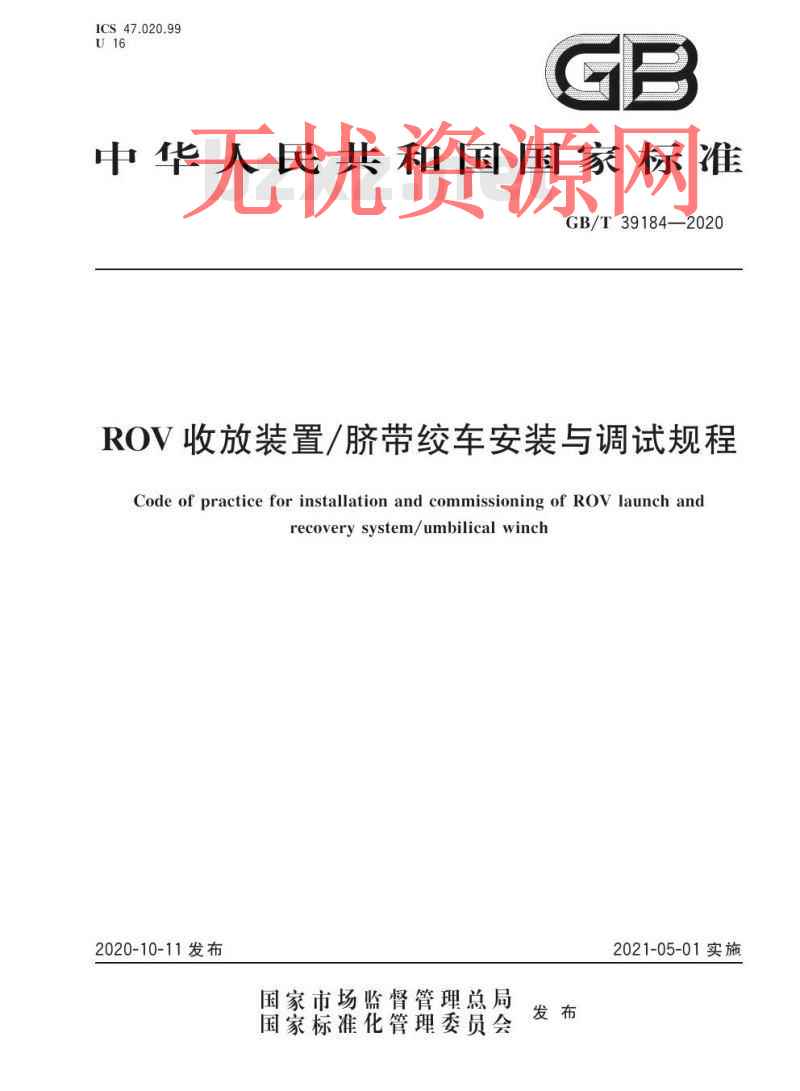

GB/T 39184-2020.Code of practice for installation and commissioning of ROV launch and recovery system/ umbilical winch.
1范围
GB/T 39184规定了ROV(遥控无人潜水器)收放装置/脐带绞车的安装前准备、安装质量要求、安装过程、检验及调试规程(包括航行试验中的调试)等。
GB/T 39184适用于带有固定式收放吊架及脐带绞车的ROV收放装置的安装与调试。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 34000中国造船质量标准
GB 50661钢结构焊接规范
CB/T 3190-2019钢 质船体结构焊接坡口型式及尺寸
CB/T 3619船舶系 统和动力管路安装及密性试验质量要求
CB/T 3802船体焊缝表面质量 检验要求
CB/T 3909-2019船舶电 气设备安装工艺
3术语和定义
下列术语和定义适用于本文件。
3.1
ROV收放装置/脐带绞车 ROV launch and recovery system/ umbilical winch
带有脐带绞车的ROV收放装置。
3.2
ROV收放装置 ROV launch and recovery system
用于将ROV下放到水里并回收到船舶上的整套装置。
注:主要包括ROV收放吊架、ROV脐带绞车.ROV脐带缆导向滑轮、液压泵站等。
3.3
ROV收放吊架 ROV launch and recovery hanger
用于起吊ROV收放的吊架装置。
注:按其形式主要分为三种:
a)单吊点式,用于舷侧或船尾收放;
b)滑移行车式,用 于舷侧收放;
c)月池轨道式,用于月池收放。
单吊点式收放吊架典型示意见图1,滑移行车式收放吊架典型示意见图2,月池轨道式收放吊架典型示意见图3。
