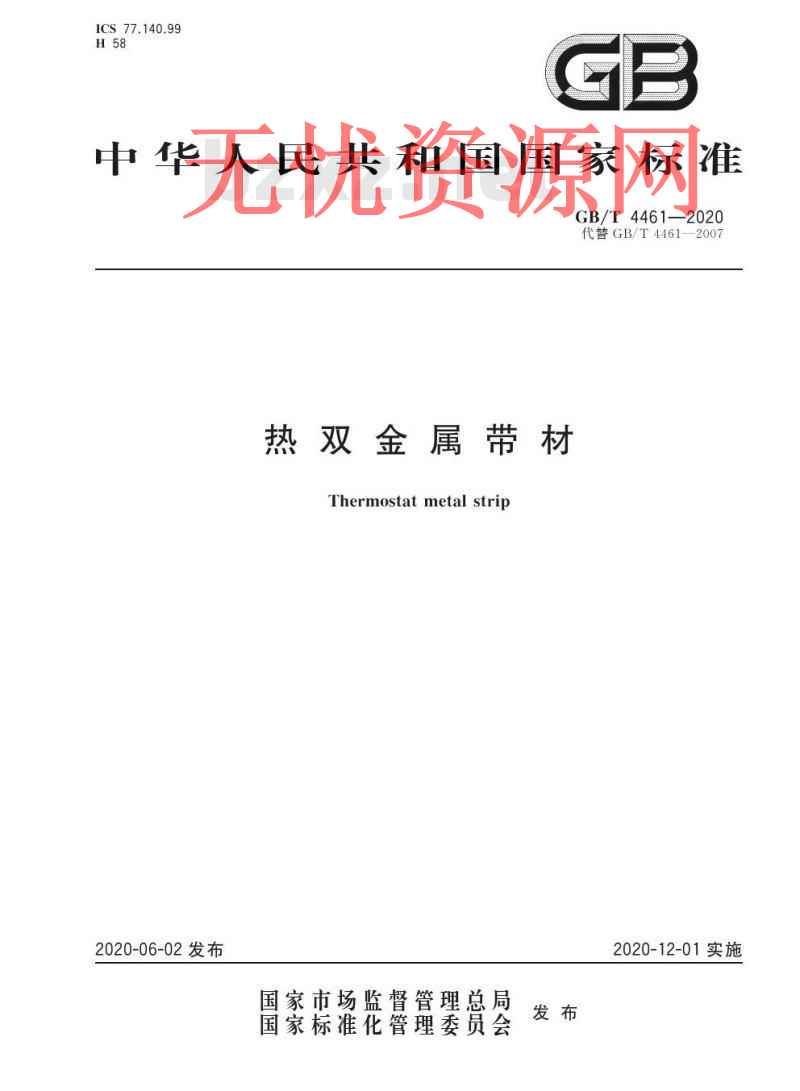

GB/T 4461-2020.Thermostat metal strip.
1范围
GB/T 4461规定了热双金属带材的牌号表示方法、订货内容、尺寸、外形、标记、技术要求、试验方法、检验规则、包装、标志和质量证明书。
GB/T 4461适用于制作温度控制、温度补偿和温度指示装置中热敏感元件用的热双金属带材(以下简称带材)。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。.
GB/T 5986热双金属弹性模量试验方法
GB/T 6146精密电阻合 金电阻率测试方法
GB/T 8364热双金属热弯曲试验方法
YB/T 5242精密合金包装 、标志和质量证明书的一般规定
3术语和定义
下列术语和定义适用于本文件。
3.1
热双金属 thermostat metal
由两层或两层以上具有不同平均线热膨胀系数的金属或合金沿整个接触面牢固结合的用于热敏元件的复合材料。
注:改写GB/T 15014-2008,定义3.3.1。
3.2
组元层 component alloy
组成热双金属的各材料层的统称。根据材料层的特性和功能,分为主动层、被动层、中间层等。
[GB/T 15014-2008,定 义3.3.2]
3.2.1
主动层 active component of thermostat metal
热双金属中具有较大的平均线热膨胀系数值的组元层。
注1:主动层又称为高膨胀层。热双金属受热发生弯曲变形时,主动层总处于凸面一侧。对主动层材料的基本要求是平均线热膨胀系数大,组织稳定,与其他组元层材料结合时可焊性好,弹性模量值与被动层接近等。
注2:改写GB/T 15014-2008,定义3.3.5。
3.2.2
被动层 passive component of thermostat metal
热双金属中平均线热膨胀系数值比较小的组元层。
