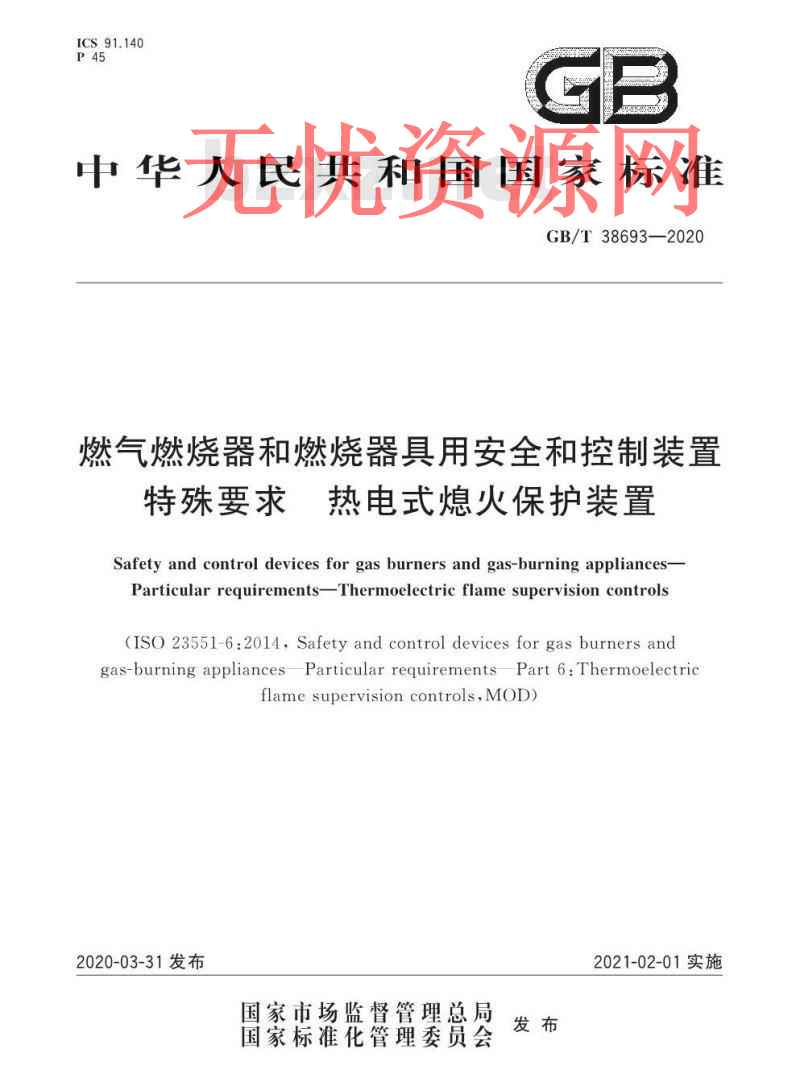

GB/T 38693-2020.Safety and control devices for gas burners and gas-burning appliances-Particular requirements-Thermoelectric flame supervision controls.
1范围
GB/T 38693规定了使用GB/T 13611 规定的城镇燃气的燃烧器和燃烧器具用热电式熄火保护装置(以下简称“熄火保护装置”)的分类和分组,结构和材料，要求，试验方法,检验规则,标志、安装和操作说明书,包装、运输和贮存。
GB/T 38693适用于最大工作压力不大于500kPa.公称尺寸不大于DN50的燃气燃烧器和燃烧器具用热电式熄火保护装置。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 2828.1计数抽样检验程序 第1部分:按接收质量限(AQL)检索的逐批检验抽样计划(GB/T 2828.1-2012,ISO 2859-1:1999,IDT)
GB/T 13611城镇燃气分类和基本特性
GB/T 30597-2014燃气燃烧 器和燃烧器具用安全和控制装置通用要求(ISO 23550: 2011,MOD)
3术语和定义
GB/T 30597界定的以及下列术语和定义适用于本文件。为便于使用,以下重复列出了
GB/T 30597中的某些术语和定义。
3.1
热电式熄火保护装置 thermoelectric flame supervision controls
由阀体、电磁阀热电偶组成的能响应热电偶产生的热电势,并使通向主燃烧器或主燃烧器和点火燃烧器的燃气通路开启,并在受监控火焰熄灭后,能自动切断燃气通路的装置。
注:熄火保护装置的形式和构成示意图参见附录D。
3.2
电磁阀 solenoid valve
一种装入阀体内、用热电偶产生的热电势来维持燃气通路的开启状态,并在所监控火焰熄灭后能够关闭燃气通路的部件。
3.3
热电偶 thermocouple
火焰感应元件,响应受监控火焰的温度,产生热电势。
3.4
点火互锁 ignition interlock
只要通向主燃烧器通路开启,就能阻止点火器动作的部件。
