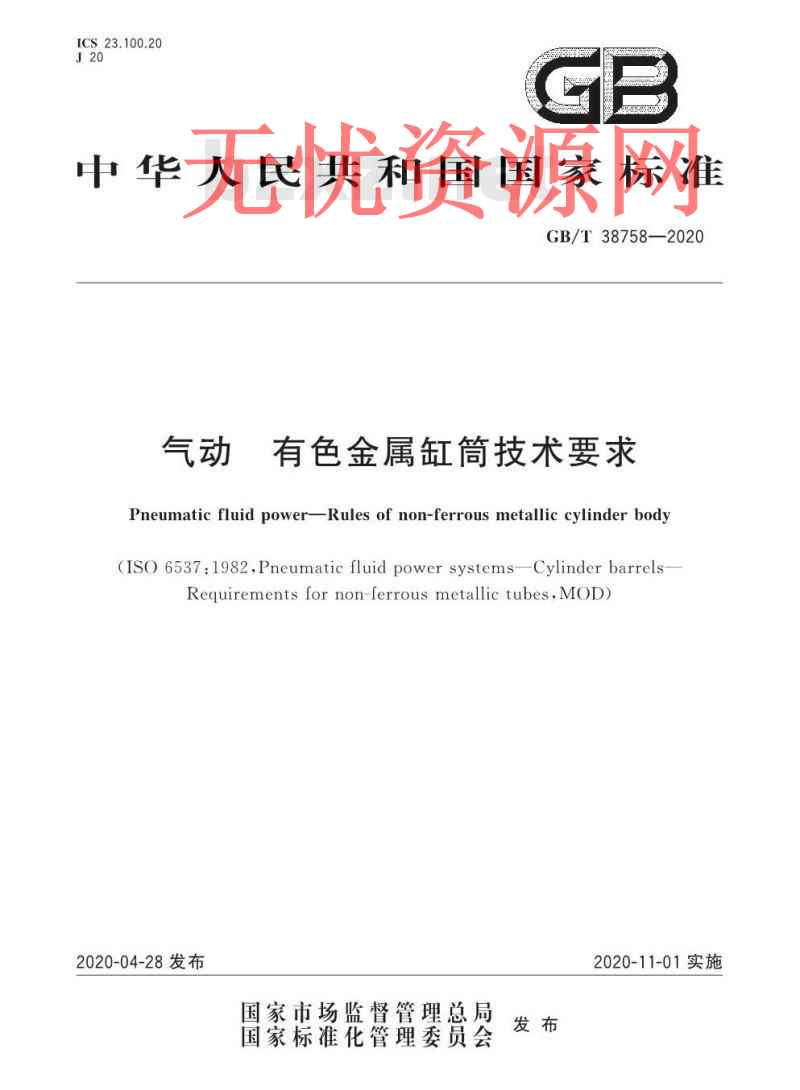

GB/T 38758-2020.Pneumatic fluid power- Rules of non-ferrous metallic cylinder body.
1范围
GB/T 38758规定了由有色金属管制成的气缸缸筒的机械性能、尺寸公差、表面粗糙度和技术要求。
GB/T 38758适用于经消除拉伸应力或进行充分热处理、内孔经特殊有屑或无屑精加工的圆形无缝或焊接有色金属缸筒,也适用于内孔是圆形的异形缸筒。
注:本标准主要针对黄铜合金和铝合金材料,但不限于此类材料。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 1031产 品几何技术规范(GPS)表面结构轮廓法 表面粗糙度 参数及其数值
GB/T 1800.1产品几何技 术规范(GPS)极限与配合 第1部分:公差、偏差和配合的基础(GB/T 1800.1-2009，ISO 286-1:1988, MOD)
GB/T 2346流体传动 系统及元件公 称压力系列(GB/T 2346-2003, ISO 2944 :2000, MOD)
GB/T 17446流体传动 系统及元件词汇(GB/T 17446-2012,ISO 5598: 2008,IDT)
3术语和定义
GB/T 17446界定的术语和定义适用于本文件。
5缸筒的制造
5.1 制造工艺
5.1.1采用未经精加工的无缝管,应进行热处理。
5.1.2采用焊接结构的有缝管,应先进行热处理再进行精加工。
5.2机械性 能和化学性能
5.2.1为达到机械性能的要求,缸筒管材应进行热处理。
5.2.2当采用黄铜合金管材时,应在最终拉伸工序后消除应力。
5.2.3 合金材料及其金相状态由供需双方协商确定,应确保机械性能和化学性能符合气缸的使用条件。
5.3 精加工
为满足本标准要求的内径公差和表面粗糙度,供需双方应协商确定所需的精加工工序。
