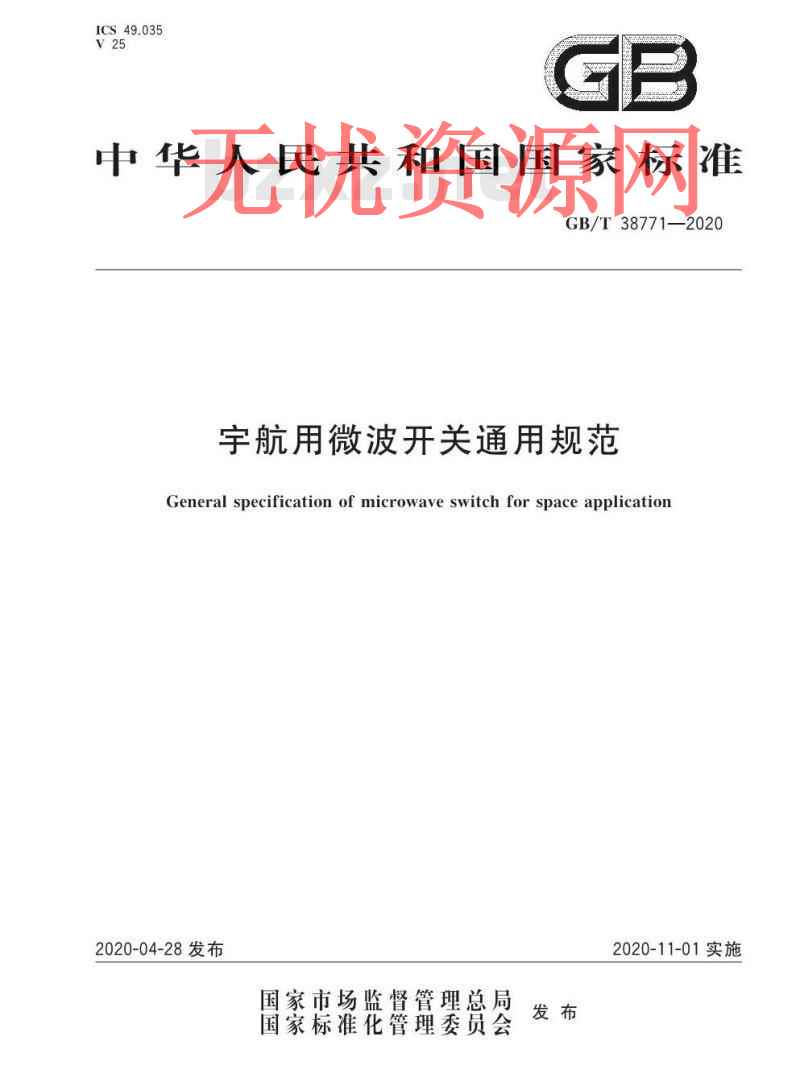

GB/T 38771-2020.General specification of microwave switch for space application.
1范围
GB/T 38771规定了宇航用微波开关(以下简称微波开关)设计和验证的通用要求。
GB/T 38771适用于宇航用微波开关产品的设计和验证,不适用于微波集成电路开关芯片。
2规范性引用文 件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 191包装 储运图示标志
GB/T 2421.1-2008电工电 子产品环境试验概述 和指南
GB/T 7826-2012系统可 靠性分析技术失 效模式和影响分析( FMEA)程序
GB/T 19247-2003(所有部分)印 制板组装
GB/T 25915.1-2010洁净室 及相关受控环境第 1(部分:空气洁净度等级
3术语和定义
下列术语和定义适用于本文件。
3.1
同轴开关 coaxial switch
高频接口为同轴连接器的微波开关。
3.2
波导开关 waveguide switch
高频接口为波导的微波开关。
3.3
动作电压 pick-up voltage
微波开关从一个状态切换到另外一个状态所需要的最小电压值。
3.4
工作电压 operating voltage
在规定的工作环境范围内,保证微波开关可以正常切换的电压范围。
3.5
切换时间 switching time
微波开关切换时,从接受激励信号到微波开关切换并稳定到目标状态所需要的时间。
注:对于同轴微波开关,切换时间包括簧片回弹时间,对于波导微波开关,切换时间包括转子抖动时间。
3.6
指令干扰敏感度 ripple sensitivity
当系统激励电路存在一定干扰时,微波开关不产生误动作的能力。
