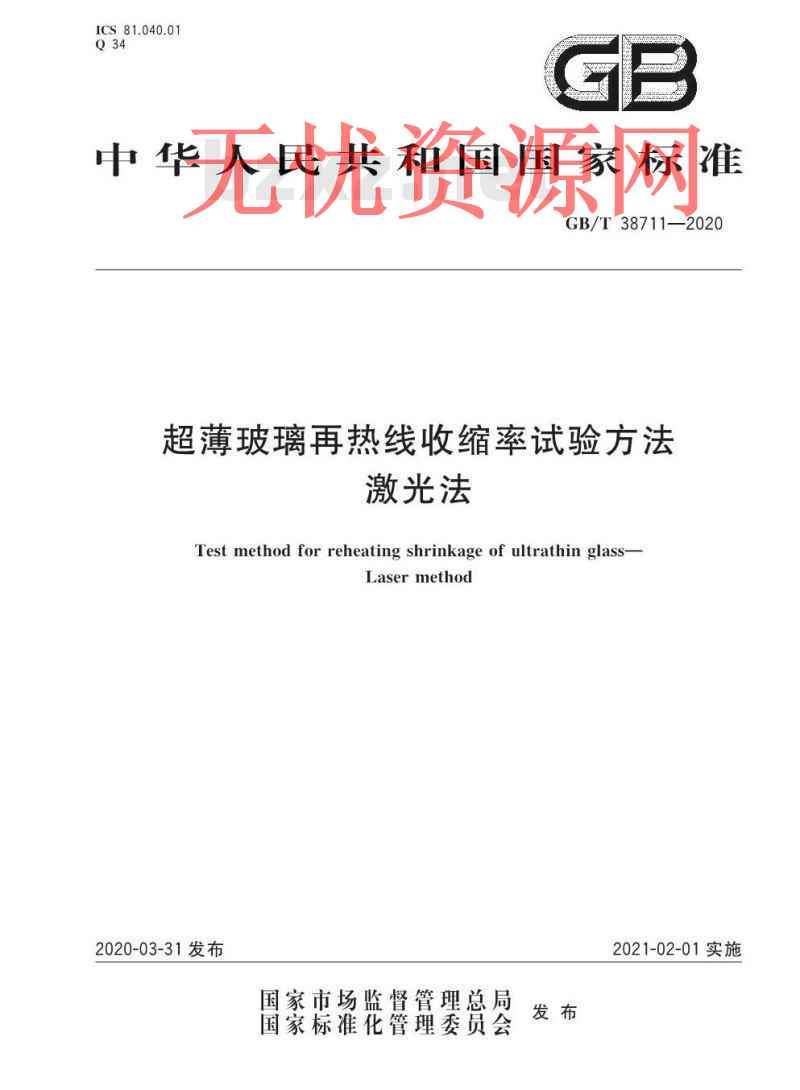

GB/T 38711-2020.Test method for reheating shrinkage of ultrathin glass-Laser method.
1范围
GB/T 38711规定了以激光法测定超薄玻璃再热线收缩率的术语和定义、试验装置、环境条件、试样要求、试验步骤与结果计算、试验报告。
GB/T 38711适用于超薄玻璃再热线收缩率试验。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 21389游标 、带表和数显卡尺
GB/T 32639平板 显示器基板玻璃术语
GB/T 34171薄与超薄玻璃弯曲性能试验方法三点弯曲法
3术语和定义
GB/T 32639和GB/T 34171界定的以及下列术语和定义适用于本文件。
3.1
超薄玻璃 ultrathin glass
厚度为不大于1.1mm的平板玻璃制品。
3.2
再热线收缩率 reheating shrinkage
将玻璃试样按-旋加热、保温、冷却工艺进行重新加热冷却处理，玻璃结构出现松弛导致尺寸相对于原长度的收缩变化率。
4试验装置
激光法试验装置如图1.图2所示，该装置包括石英支架、加热炉、测距仪三向调整平台、激光传感器、智能温度控制系统、架体、石英支架、石英顶杆等,试验装置的具体要求如下:
一激光传感器类型:三角法反射式;
一激光传感器精度:0.20μm;
一激光传感器量程范围:0 mm~1 mm;
一激光传感器线性度:士0.05%;
一炉膛规格尺寸:直径为50mm土10mm,长度为600mm士100mm;
一加热温度范围:室温~1 000 °C;
一升温 速率:1 °C/min~20 C/min;
一控温精度:士1 °C;
