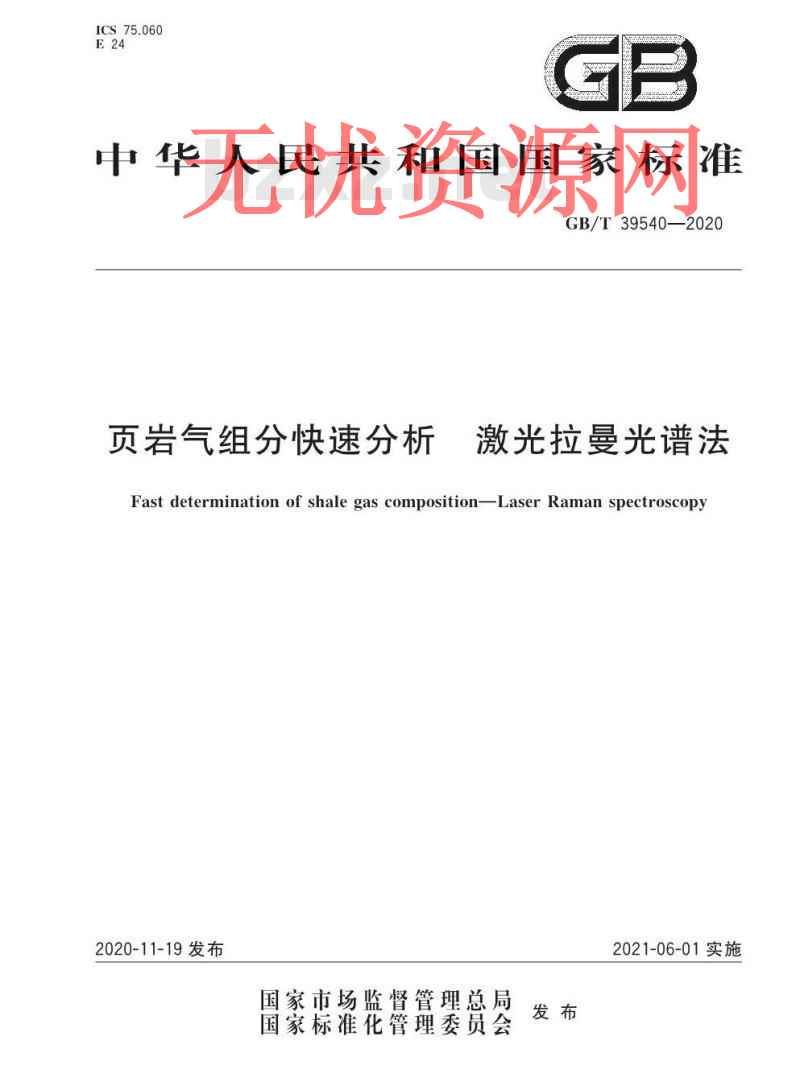

GB/T 39540-2020.Fast determination of shale gas composition-Laser Raman spectroscopy.
1范围
GB/T 39540规定了用激光拉曼光谱法测定页岩气主要化学组成的分析方法。
GB/T 39540适用于表1所示范围的页岩气组分分析,也适用于页岩气中一个或几个组分的测定。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 5274.1气体分析校准用混合气体的制备 第1部分:称量法制备一级混合气体
SY/T 7433天然气的组成分析 激 光拉曼光谱法
3方法原理
激光拉曼页岩气组分分析应按照SY/T 7433规定的方法原理,如图1所示，激光器发射激光到气体样品池,激光与页岩气组分碰撞后发出拉曼散射光，经检测模块处理后转换为拉曼信号,传送到信号处理和用户界面后输出测定结果。由于不同组分的拉曼散射光谱是特定的,通过检测样品中不同分子的特定光谱频率与强度,并与已知标准气的拉曼光谱频率及强度对比,从而得到样品的组分及含量。
4仪器设备
4.1激光拉曼气体 分析仪
基础分析仪单元包含激光器,光路控制系统,样品池,检测模块,信号处理和用户界面。分析仪的灵敏度应足以检测表1中给出的分析范围内的组分。零点标定后应保持稳定状态。
4.4信号处理和用户 界面
拉曼光谱软件用于处理检测器数据并提供用户界面,应能够指示测量的气体、计算气体浓度、跟踪关键的诊断因素包括光谱强度和激光功率,并维护检查仪器校准和漂移。
4.5进样和过滤 模块
进样和过滤模块应由惰性,非吸附性且对气体样品中的组分不可渗透的材料制成,过滤器应可以滤除样品中粒径大于0.1 μm的颗粒物。
