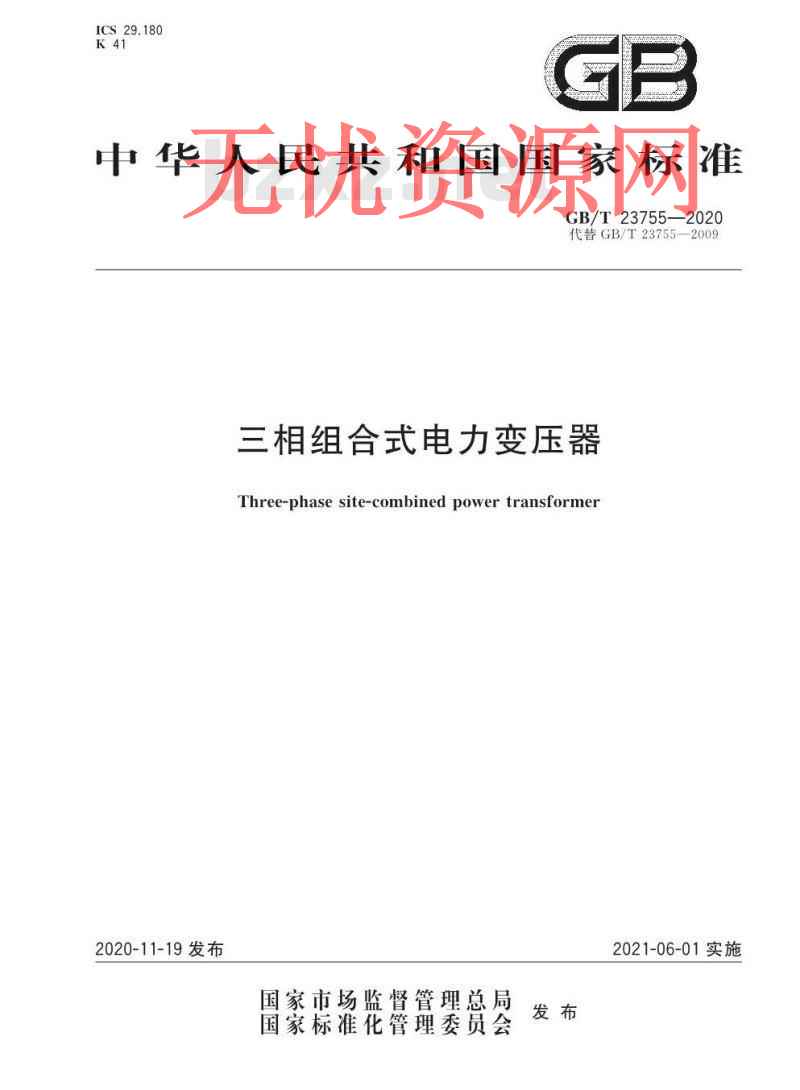

GB/T 23755-2020.Three-phase site-combined power transformer.
1范围
GB/T 23755规定了额定容量为40 000 kVA及以上、系统标称电压为110 kV~500 kV、额定频率为50 Hz的三相组合式电力变压器的术语和定义、使用条件、产品型号、基本参数、结构要求、技术要求、铭牌、允许偏差、检验规则及方法、标志、起吊、包装、运输、安装和贮存。
GB/T 23755适用于运输条件或布置场地受限制的变电站或发电厂使用的油浸式三相组合式电力变压器。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 1094.1电力变压器 第1部分:总则
GB/T 1094.2电力变压器第2部分:液浸式变压器的温升
GB/T 1094.3电力变压器第 3部分:绝缘水平、绝缘试验和外绝缘空气间隙
GB/T 1094.5电力变压器第5部分:承受短路的能力
GB/T 1094.7电力变压器 第7部分:油浸式电力变压器负载导则
GB/T 1094.10电力变压器第 10部分:声级测定
GB/T 2900.95电工术语变压器、调压器和电抗器:
GB/T 6451油浸式电力变压器技术 参数和要求
JB/T 501电力变压器试验导则
JB/T 3837变压器类产品型号编制方法.
JB/T 10088 6 kV~1 000 kV级电力变压器声级
3术语和定义
GB/T 1094.1 和GB/T 2900.95 界定的以及下列术语和定义适用于本文件。
3.1
单元 unit
包含一个独立磁路的单相器身和油箱,并可独立运输的部分。
3.2
相间管道 phase-to-phase pipe
连接三个单元电气、油路的管道。
3.3
三相组合式电力变压器 three-phase site combined power transformer
将共用一个储油柜且安装在同一个基础上的三个单元,通过相间管道进行连接的三相电力变压器。
